Resolución de Problemas de Estática Componentes Rectangulares de una Fuerza y Vectores Unitarios

Para resolver la fuerza resultante de un sistema con tres o más fuerzas en estática, el método gráfico o los triángulos oblicuos se vuelven complejos. La estrategia más eficiente y precisa es la descomposición en componentes rectangulares utilizando vectores unitarios.
A continuación, aprenderás a calcular la fuerza resultante descomponiendo cada vector en sus ejes «X» y «Y».

Componentes Rectangulares de una Fuerza

Descomponer una fuerza consiste en dividir un vector bidimensional en dos vectores mutuamente perpendiculares alineados con los ejes cartesianos, dependiendo de cómo se definan los datos de origen, existen dos casos principales para hallar estas componentes:

Caso 1: Fuerza definida por su magnitud y su ángulo.

Cuando se conoce la magnitud de la fuerza F y el ángulo α que esta forma con el eje de las «X», las componentes rectangulares se obtienen directamente mediante funciones trigonométricas básicas:  Fx = F Cos α  y  Fy = F Sin α.

Caso 2: Fuerza definida por su magnitud y puntos en su línea de acción.

Si la fuerza se define por su magnitud F y las coordenadas de dos puntos (A y B) a lo largo de su línea de acción, existen dos caminos analíticos:

1. Vía angular:  Calcular primero el ángulo «α»  con trigonometría inversa basándose en las distancias de los puntos para luego aplicar el Caso 1.
2. Vía proporcional: Obtener las componentes directamente mediante las proporciones de las dimensiones espaciales (Δx, Δy) y la distancia total d entre los puntos, sin necesidad de calcular explícitamente el ángulo:

Fx = F * (Δx / d)
Fy = F * (Δy / d)

Vectores Unitarios e Introducción a la Forma Vectorial

Para expresar matemáticamente la dirección y el sentido de las componentes sobre los ejes cartesianos, se utilizan los vectores unitarios i y j,  estos vectores tienen una magnitud adimensional igual a 1:

i: Dirigido a lo largo del eje positivo «X».
j: Dirigido a lo largo del eje positivo «Y».

Cualquier fuerza F en el plano se puede escribir formalmente en su notación vectorial como:
F = i Fx + j Fy

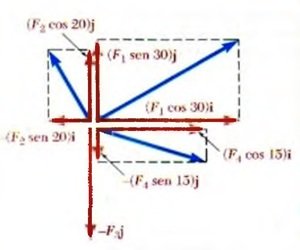

Adición de Fuerzas Sumando sus Componentes X y Y

Cuando múltiples fuerzas actúan sobre un mismo punto, las componentes de la fuerza resultante (R) se obtienen mediante la suma algebraica independiente de las componentes homólogas de todas las fuerzas involucradas:
Rx = ΣFx = F1x + F2x + F3x + …. Fn
Ry = ΣFy = F1y + F2y + F3y + …. Fn
Una vez obtenidas Rx y Ry, la resultante se expresa de forma vectorial cartesiana como:
R = i Rx+ j Ry.

Magnitud y Dirección de la Resultante

Para regresar de la forma vectorial a la magnitud física y su orientación geométrica, se resuelve el triángulo rectángulo formado por Rx y Ry:

* Magnitud (R): Se calcula aplicando el Teorema de Pitágoras:
* Dirección (θ): Se determina mediante la función de la tangente inversa con respecto al eje «X»:



RESOLUCIÓN DE PROBLEMAS EN FORMA INDEPENDIENTE

La clave para resolver con éxito problemas de estática de partículas radica en abordar el análisis de manera sistemática y autónoma. Al enfrentarte a un sistema de fuerzas en un examen o práctica de ingeniería, sigue estos pasos estructurados:

1. Establecer el sistema de referencia óptimo: Por lo general, los ejes «X» y «Y» se configuran de manera horizontal y vertical. Sin embargo, para ganar eficiencia, puedes rotar los ejes coordenados de modo que se alinien con la mayor cantidad de fuerzas aplicadas o con la superficie de un plano inclinado, simplificando los cálculos trigonométricos.

2. Aislar el punto de aplicación: Construye un Diagrama de Cuerpo Libre (DCL) claro, identificando todas las magnitudes, ángulos y coordenadas conocidas.

3. Descomponer cada fuerza de forma aislada:

Aplica el método del Caso 1 o el Caso 2 para cada vector individualmente, prestando especial atención a los signos algebraicos (+ o -) según el cuadrante donde se ubique la fuerza.

4. Consolidar los ejes: Suma de manera estrictamente independiente todas las componentes en el eje «X» para hallar «Rx», y repite el proceso por separado en el eje «Y» para hallar «Ry».
5. Calcular propiedades finales: Utiliza las ecuaciones de Pitágoras y de la tangente para establecer la magnitud real y la orientación final de la fuerza resultante.

Los siguientes problemas resueltos son del libro MECÁNICA VECTORIAL PARA INGENIEROS ESTÁTICA de E. Russell Johnston, Jr; Phillip J. Cornwell y Ferdinand P. Beer.
